特控嵌入式節點工控機MEC-T1962在電信移動基站中的應用
2020-02-15
行業概述和需求
電信業是我國社會民生發展的基礎行業。隨著我國電信業飛速發展，通訊基站種類和數量不斷提升 ，各類通訊基站要求運行可靠，實現無人值守。無人值守系統需要完成基站的集中監測，原則如下：
?。?） 安全、穩定、可靠。有警必報，無警不報，不影響其他設備的工作。
?。?） 系統具有先進性。充分運用工業控制、電源、傳感器、通訊及多媒體技術。
?。?） 系統具有開放性。方便和智能設備連接及具有多種傳輸手段。
?。?） 系統具有可擴容性。方便檢測點和要素的增加。
系統要求
由于該系統實際在一個密閉的鋁合金箱體中布局，整體布局較緊湊，而且設備干擾較大，機箱溫度比較高，加之如果在戶外戶外電桿安裝，溫度更高。為保證長期穩定的工作，嵌入式工控機所具備的特點包括：
1、工控機體積要求一定要小，產品IO接口易調整，方便在箱體內布局；
2、要求機器寬溫性能卓越；
3、穩定可靠性要求高；
4、EMC性能優良，避免內部通信設備間的相互干擾。
解決方案
（1）本系統采用了特控節點工控機MEC-T1962（獨立可編程控制器）來進行監控。在SITX-J1900編制監控軟件，通過板載千兆網口等連接至監測中心。
（2） 采用了MEC-T1962其中一個網口來接入測量基站蓄電池電壓、溫度、濕度等信號。
（3） MEC-T1962(開關量輸入輸出模塊)采集火警、盜警、門禁、水禁等信號。
（4） 采用了MEC-T1962的RJ45串口來連接智能空調、油機等帶有通訊口的智能設備。檢測的數據能夠在MEC-T1962保存，并通過專線方式定期傳送到控制中心。
（5） 下位軟件：支持WIN/LUNUX系統軟件。

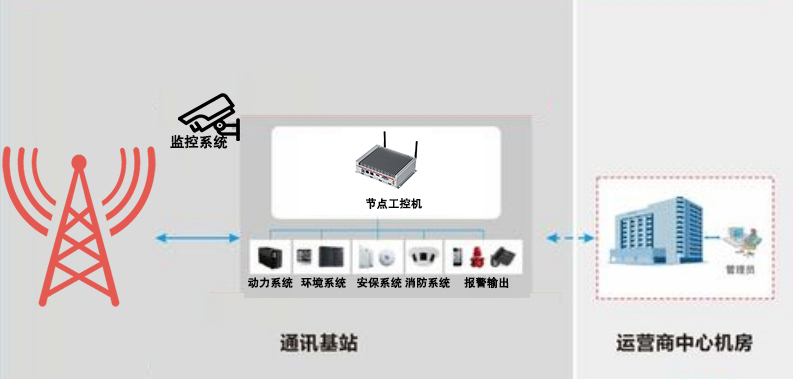

架構如圖:
采用特控MEC-T1962嵌入式節點工控機組建的環境集中監測系統具有技術先進、系統開放、擴展容易、穩定可靠、獨立運行、易于聯網、易于編程等優點。
產品技術特點
◆無風扇設計
采用無風扇的緊湊設計，極大地降低了因機械故障所帶來的維護和維修風險。
◆鋁合金面板設計無接線設計
高集成載設計，CPU、內存、I/O接口、開關、指示燈、存儲器安裝等全部板載在PCB上，內部沒有連接電纜，在惡劣工作環境中更加穩定可靠。
◆出色的通訊功能
在極小的空間中仍然能夠達到普通工業計算機的所具有的通訊功能，USB、雙以太網、RS232/422/484、VGA、SATA、Audio等。出色的抗干擾、抗沖擊和抗震動設計。
